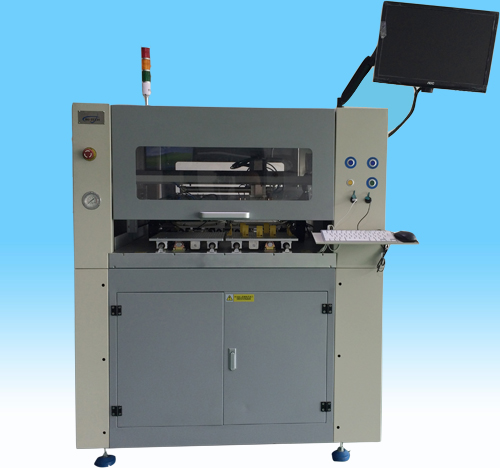

ASM-250全自動貼鋼片機有什么用途

編輯：廣東秦泰盛智能化科技有限公司日期：2017/8/3 10:37:13 閱讀：10457

ASM-250全自動貼鋼片機應用于FPC行業，其主要是解決客戶在一些柔性材料中，由于強度不夠需要貼補強材料，柔性材料經過貼補強工序后，不僅更加耐用，而且可以滿足更多的工藝加工需求，以滿足相關行業的制作需求。根據客戶的不同材料貼補強要求而研制開發的一款新型自動化設備。能對SUS（鋼片）、鋁片、FR-4、PI、PET等材料貼補強，是一款真正實現可貼多種材質補強的自動化設備。

產品特點：
1、提高材料利用率
2、有效解決企業貼補強效率過低的問題
3、解決勞動力成本過高
4、自動貼裝、提升貼裝良率
5、亦可完成在低粘性透明膜上貼鋼片

機器主要部件圖示：

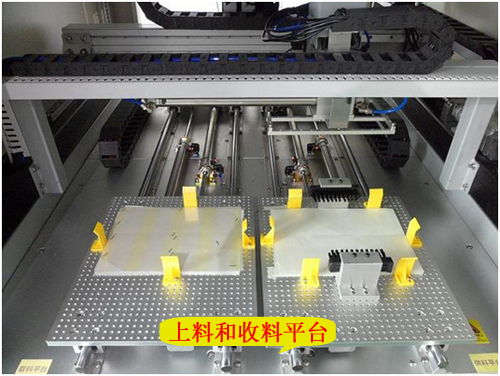

全自動貼鋼片機上料和收料平臺

全自動貼鋼片機左右貼裝平臺

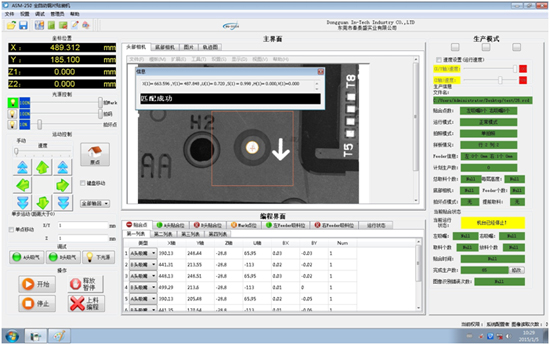

軟件操作界面：

參數表格：

全自動鋼片貼裝機技術參數表格
型號（Model）	ASM-250
貼裝速度（Labeling Speed ）	Max:3000 pcs/hour(Dual Head)
X-Y軸重復精度（Repeatability）	±0.1mm
Z軸定位精度(positioning accuracy)	±0.1mm
U軸定位精度(positioning accuracy)	±0.1°
軟板尺寸(FPC Size W*L)	Max:250mm330mm Min:40mm40mm
軟板厚度（FPC Thickness）	0.5～3.0mm
鋼片尺寸(Steel Size)	Max:20mm20mm Min:2mm2mm
溫控范圍（Temperature control range）	100～200℃
單平臺加熱功率（Single platform heating power）	500W
Z軸行程(Range)	15mm
U轉角范圍（Range）	0～360°
軟板上下料方式（FPC loading and unloading methods）	雙平臺自動取放料 Double table automatic discharge
軟板固定方式（FPC fixed mode）	真空吸附 Vacuum
料架容量（Label Feeder Capacity）	4pcs

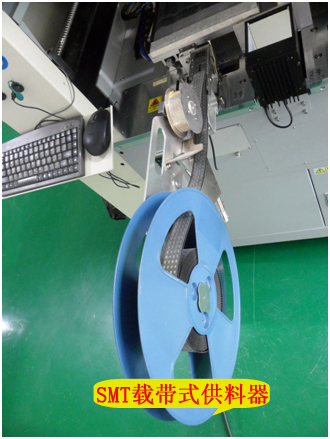

鋼片供料方式（Steel feeding methods）	標準SMT載帶 SMT Feeder
鋼片供料方式（Steel feeding methods）	離型紙式料帶 From the type of paper tape
電壓(Voltage)	（220AC±10%) 50Hz
所需氣源壓力(Air Source)	＞0.6MPa
氣流量(Air Traffic)	＞150L/min
電源功率(Power)	2.5KW
最大電流(Maximum Current)	15A
主機結構尺寸(Dimensions LWH)	190012501500mm
重量(Weight)	800KG

關鍵詞：貼鋼片機,自動貼鋼片機,FPC貼鋼片機,軟板貼鋼片機,貼鋼片機廠家
本文由秦泰盛SMT貼標機、全自動貼背膠機、PCB貼標機供應商進行編輯整理，如若轉載，請注明出處。
