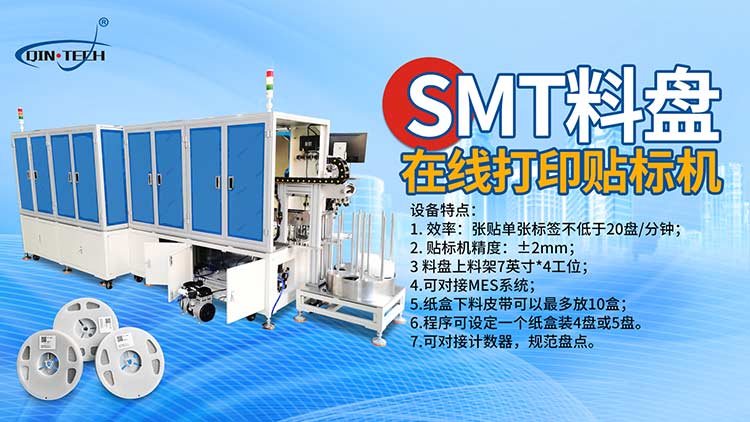

秦泰盛多功能smt料盤全自動打印貼標一體機
- 產品名稱：秦泰盛多功能smt料盤全自動打印貼標一體機
- 產品分類：貼標機
- 瀏覽次數：75次
- 更新時間：2022/9/13 17:19:05
- 咨詢熱線：133-6065-4218
smt料盤全自動打印貼標一體機設備特點: .
1.效率:張貼單張標簽不低于20盤/分鐘;
2.貼標機精度:土2mm;
3料盤上料架7英寸*4工位；
4. 可對接MES系統;
5.紙盒下料皮帶可以最多放10盒；
6.程序可設定一個紙盒裝4盤或5盤。
7.可對接計數器，規范盤點.
smt料盤全自動打印貼標一體機動作簡述：
一、上料機與升降機構
機構說明：
1. ①工位為人工上料盤區域
2. ②為緩沖待料區，用完一區域后，轉盤轉動，將滿料區域運動至上料區域；
3. ③工位為取料盤工位；
4. ④工位為待裝盤緩沖區。
二、統一料盤角度+讀取原始標簽信息
機構說明：
到達旋轉工位后氣缸下行；
步進電機旋轉，光纖感應到空位后電機停止轉動；
氣缸上行，避開料盤移動安全空間；
到達讀碼工位后，視覺CCD或讀碼器讀取原始標簽信息并連接MES系統；
上位機根據回傳的信息控制打印機打印標簽。
三、打印貼標
機構說明：
1.不沾平臺承接打印機打印出來的標簽 ；
2.貼標模組驅動吸標頭吸取標簽貼到料盤上；
3.當需要貼兩個標簽時程序控制打印機反方向打印標簽內容，這樣吸標頭部就不用旋轉180度；
4.Y軸、Z軸采用私服電機，可以確保貼裝速度。
四、核對CCD+料盤落料
機構說明：
1.頂部視覺模組核對貼好的標簽并通過MES系統核對內容是否OK，如果有異常推料氣缸將料盤推送到不良品區域；
2.識別出的標簽異常軟件同步顯示在軟件界面方便人員查看；
3.OK料盤移動到下料工位，到位感應器觸發后三個氣缸同時縮回，確保料盤水平落下，減少料盤傾斜幾率。
