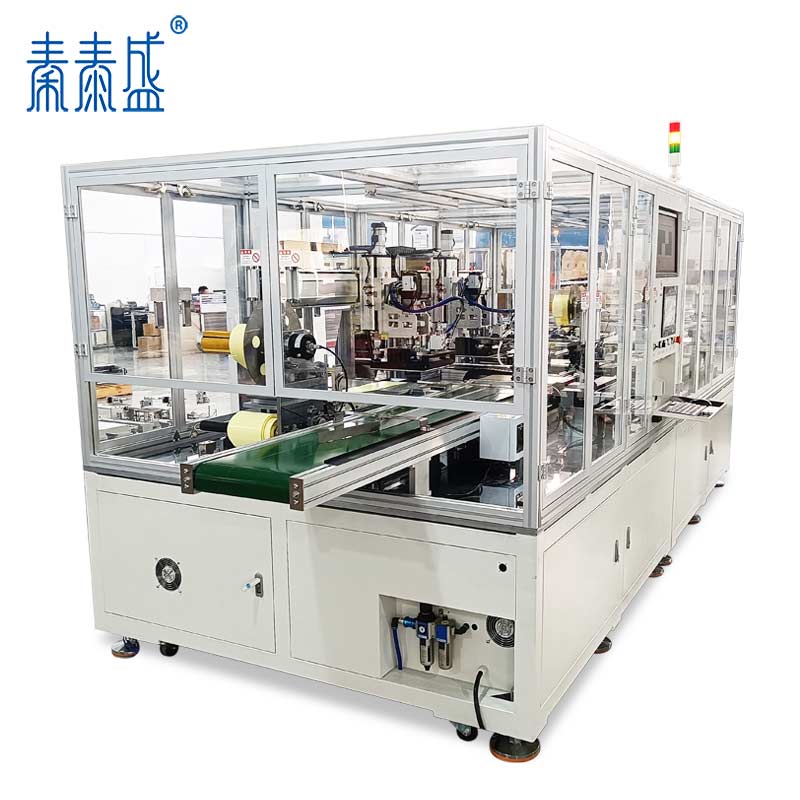

新能源汽車動力鋰電池石墨烯氣凝膠隔熱棉全自動輔料貼裝機ATM-HD23
- 產品名稱：新能源汽車動力鋰電池石墨烯氣凝膠隔熱棉全自動輔料貼裝機ATM-HD23
- 產品分類：其他智能化設備
- 瀏覽次數：112次
- 更新時間：2022/11/22 15:38:22
- 咨詢熱線：133-6065-4218

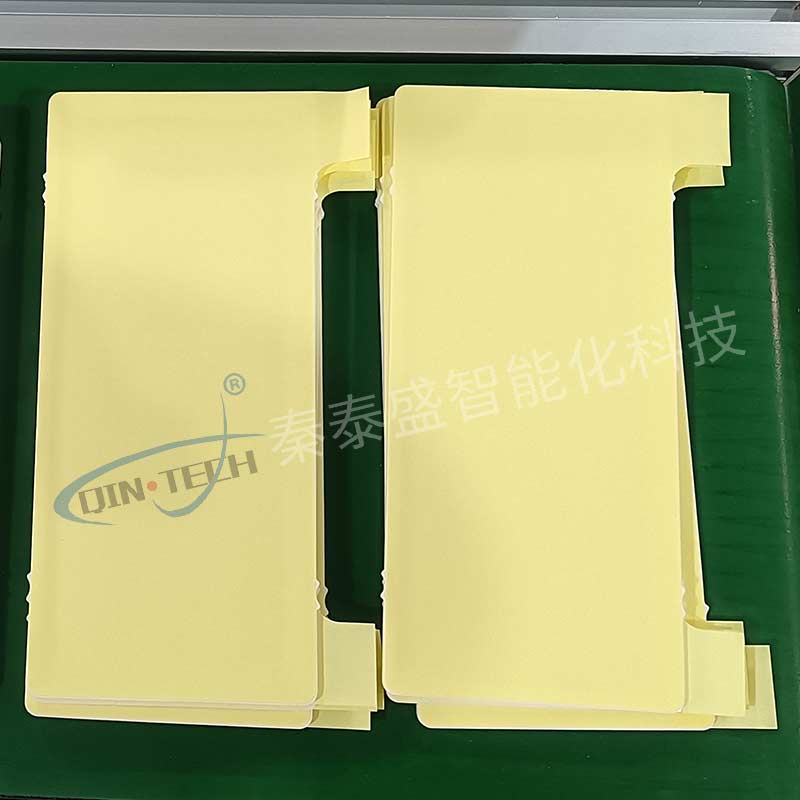

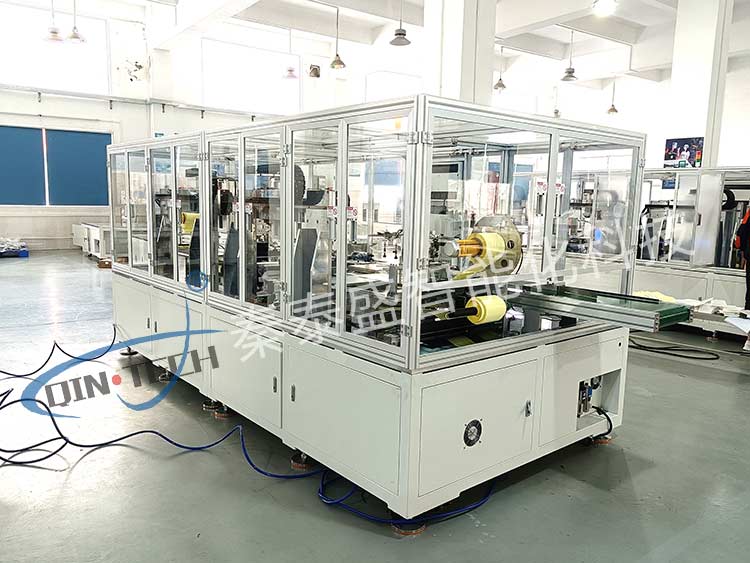

新能源汽車動力鋰電池石墨烯氣凝膠隔熱棉全自動輔料貼裝機
設備工藝流程描述：
自動取料機構從客戶其它設備上抓取隔熱棉放到設備的上料皮帶線上（取料機構設計有旋轉氣缸可以選擇0度和90度進料）；
隔熱棉通過皮帶線流到取料位置感應器觸發后取料模組會將隔熱棉取放到Y(jié)軸貼裝平臺上，平臺感應檢測到物料后兩側氣缸
夾緊隔熱棉進入到待貼位置，同步通用大吸頭從背膠供料器上吸取雙面膠再通過底部視覺拍雙面膠的兩個直角邊進行位置校
正補償XYR后移動到貼合位置，Z軸下降到貼裝高度后氣缸控制輥壓膠輪下降壓緊背膠，同步Y(jié)軸貼裝平臺移動回撤，過程中
輥壓膠輪持續滾貼雙面膠確保能粘牢隔熱棉；
貼裝完成后Y軸貼裝平臺復位到上下料位同步兩側的夾緊氣缸復位，同步并聯取放料機構抓取半成品放置到翻轉平臺上，同
步將待貼產品放置到Y軸貼裝平臺上；翻轉機構感應器檢測到產品后翻轉180度放放置到緩存平臺上；貼反面流程和正面流程
一致，貼完反面后同步并聯取放料機構將成品取放到壓合平臺上進行撕手位重壓合（目的是將撕手位的雙面膠再次壓緊），
完成重壓合后同步并聯取放料機構將隔熱棉放到預撕膜機構上（目的是做離型紙預撕開確保后續段自動化設備撕膜的穩定性）
進行預撕膜，完成預撕膜后同步并聯取放料機構將隔熱棉放到二次壓合工位（目的是放置預撕位導致撕手變形翹起，所以需
要把撕手壓平確保一致性）再次壓離型紙撕手位，完成二次壓合后同步并聯取放料機構將隔熱棉放到下料皮帶線上?？梢赃x
配對接自動捆扎機，客戶可以設置捆扎數量，設備自動點數和完成捆扎。
想了解更多設備詳情，請聯系我們！
