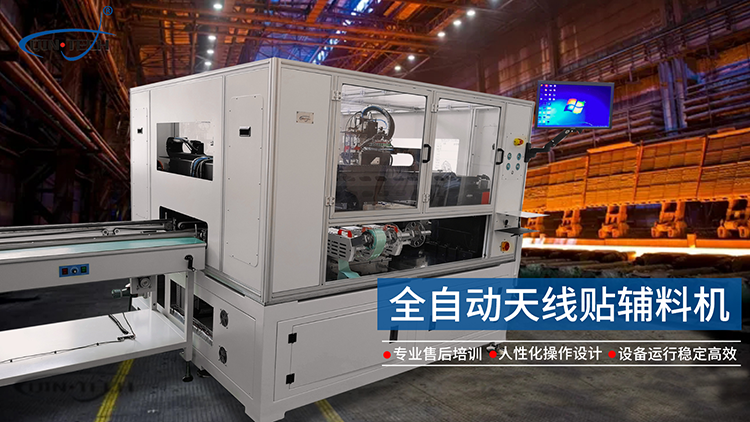

秦泰盛智能輔料貼裝機大尺寸天線全自動貼雙面膠絕緣片設備ALM-TX-H1
- 產品名稱：秦泰盛智能輔料貼裝機大尺寸天線全自動貼雙面膠絕緣片設備ALM-TX-H1
- 產品分類：其他智能化設備
- 瀏覽次數：216次
- 更新時間：2022/7/28 15:42:11
- 咨詢熱線：133-6065-4218
2.通過雙邊兩個模組配10把FEEDER同時完成10種不同輔料的貼裝。
秦泰盛智能輔料貼裝機大尺寸天線全自動貼雙面膠絕緣片設備工藝說明：
1、通過雙邊兩個模組配10把feeder出（切割后）10種不同形狀物料，自動出料自動吸雙面膠/絕緣片，通過底部相機對位貼到相應位置。
2、設備采用雙X軸，雙4頭吸嘴機構的龍門架形式進行貼裝。
此產品單件需要裝2種長度不一的線卡組件，故滿足效率的情況下，采用單模塊雙振盤供料的形式來滿足生產需求。
設備預留擴展接口，方便產品升級。
組裝一個產品需要分三段組裝，初始狀態產品進入設備的三分之一，當該區域的部分組裝完成之后，
設備軌道傳送至第二段組裝，以此類推完成整個產品的組裝。
秦泰盛智能輔料貼裝機大尺寸天線全自動貼雙面膠絕緣片設備技術參數：
|
支撐柱組裝設備常規參數 |
|
|
整機設備尺寸（長寬高） |
5300*1700*1000 |
|
設備使用電壓（V) |
AC 220v 50Hz |
|
氣源壓力(Mpa) |
>0.6 |
|
整機品質(kg) |
>2200 |
|
整機功率 |
>6.5 |
|
占地面積(mm2) |
同設備尺寸 |
|
設備性能參數 |
|
|
直線運動系統定位精度 |
線性模塊+/-0.01 絲桿模塊+/-0.02 |
|
生產效率(min/Pcs) |
根據客戶要求 |
|
軌道流線速度(mm/s) |
200 |
|
視覺像素值(PixelW) |
>130 |
|
軌道定位精度 |
<+/-0.4 |
|
故障警示 |
Yes |
|
MES系統功能 |
可選裝 |
|
以上為部分參數，需要了解更多請咨詢在線客服人員。 |
|
