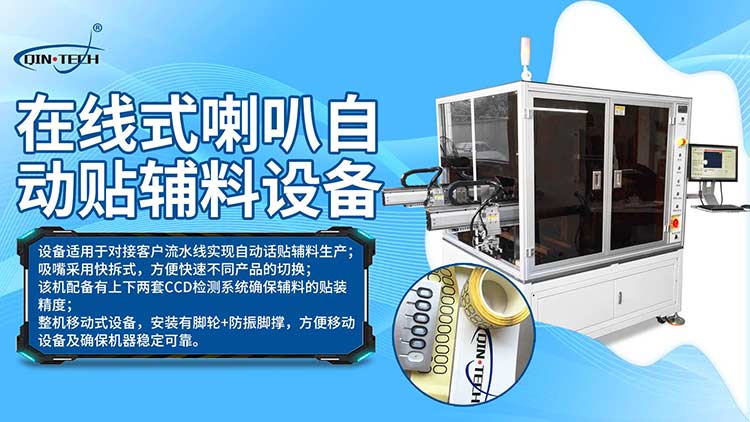

手機揚聲器貼防塵網設備ATM-SPK2
- 產品名稱：手機揚聲器貼防塵網設備ATM-SPK2
- 產品分類：貼輔料機
- 瀏覽次數：76次
- 更新時間：2022/12/27 17:00:50
- 咨詢熱線：133-6065-4218
手機揚聲器貼防塵網設備簡介：
設備布局流程：
1.載具通過客戶傳送線上傳送到設備定位處；2.人工將載具取料放到貼輔料機軌道內；
3.載具通過軌道流到載具定位處，對載具進行定位；
4.定位處的載具通過設備貼料機構將載具取下移動到貼輔料工位；
5.定位后的載具產品通過貼輔料機構對載具內的產品進行貼裝；
5.貼裝完成后，載具由設備內傳送機構將載具傳送到下料工位；
6.成品下料工位由人工將載具取下到客戶傳送帶上。
手機揚聲器貼防塵網設備各個部件簡介：
1、載具軌道：1）、采用一段式傳送模式；2）、載具定位，保證精度；
2、供料飛達：
1）、可以適應底紙最大寬度80mm；
2）、飛達剝料組件采用精密步進驅動及高精度光纖定控制剝料穩定型及剝料精度，并包含底紙真空吸附結構確保出料穩定；
3、頭部：
1）、 Z軸采用伺服電機以確保吸頭高速度及高精度運行，確保貼料的速度及精度；
2）、吸嘴采用類似于SMT貼片機快拆式吸嘴，方便進行替換作業 ；
3）、 吸嘴內部帶緩沖彈簧確保貼料壓力；
4）、負壓傳感器：檢測取料真空及檢測貼料之前吸嘴吸料狀態確保貼裝的穩定性。
手機揚聲器貼防塵網設備技術參數：
項目
規格說明
備注
設備尺寸（長*寬*高)
≈L1150mm*W1350mm*H1700mm
設備貼裝精度（X/Y）
±0.15mm
物料尺寸：33*33mm
生產效率
≈1600 PCS/H
兩顆輔料
輔料尺寸mm
Max：40mm*40mm Min：4mm*4mm
FEEDER(供料寬度）寬度
≦80mm
X/Y軸模組
封閉式
視覺
有
兩套底部視覺
載具尺寸mm
190*49*16
載具尺寸固定
作業平臺高度
740±20mm
氣壓
壓力：0.5-0.7MPa
氣流量
200L/min （干燥）
特殊配置
軟體會自動統計運行時間、產能等生產資訊
特殊配置
系統預留網絡接口
想了解更多設備詳情，請聯系：13360654218賴女士！
