全自動在線式噴碼機
- 產品名稱：全自動在線式噴碼機
- 產品分類：貼標機
- 瀏覽次數：176976次
- 更新時間：2016/5/23 14:44:09
- 咨詢熱線：133-6065-4218
全自動在線式噴碼機通過軟件控制，使用非接觸方式在產品上噴印出相應的、數字字母、一維碼、二維碼、圖形、LOG、漢字等，客戶產品用該機標識后具有良好的可追溯性，提升企業的質量管理及區域管理的能力。
全自動在線式噴碼機硬件優勢
全自動在線式噴碼機采用日本松下伺服電機及NSK模組，高精度CCD及配套軟體充分保證機臺的精度及使用穩定性。
全自動在線式噴碼機標準機選用的是英國DOMINO最新微字機型，能夠保證電子行業噴印二維碼的尺寸、精度、等級及可靠性等方面的需求。

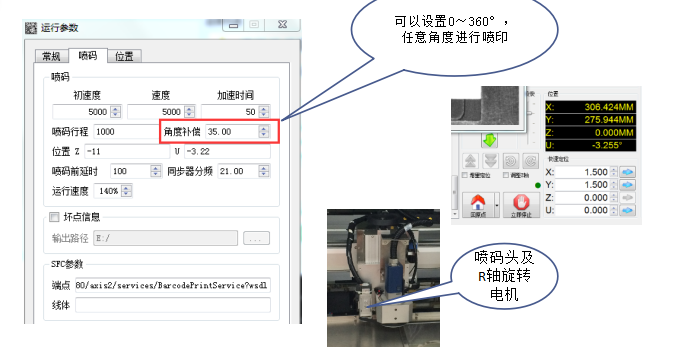

全自動在線式噴碼機噴頭360旋轉R軸及可升降Z軸，在生產時使用范圍更廣和更加靈活。
全自動在線噴碼機特點
全自動在線式噴碼機功能優勢
1. CCD識別標準mark點定位；
2. 全自動在線式噴碼機可設置可抓取白油輪廓繼而定位中心，消除產品漲縮誤差，進行高精準噴?。?br />
3. 全自動在線式噴碼機可設置白油中心定位和badmark同時拍照判斷，提升精度的情況下更能提升效率。
全自動在線噴碼機工藝流程
1.SKIP功能： 操作員根據不良板信息，可手動或設定CCD自動判別bad mark，達到SKIP壞板，不噴印；
2.同客戶生產系統通訊實時判斷二維碼內容是否正確，是否有重碼現象等；
3.軟件本身也有防止重碼功能，對于已經噴過的二維碼進行核對重碼報警；
4.設置二維碼固定段，軟件自動遞增（標準34進制，亦可接受客戶實際需求更改），可選擇指定時間根據客戶的二維碼編碼規則自動調碼；

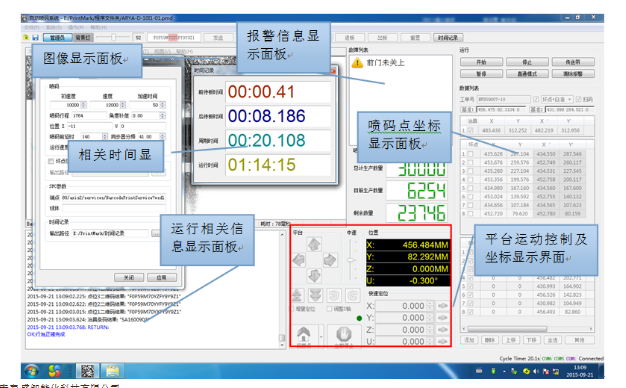

5.軟件有記錄前機待板時間、后機待板時間、單板運行周期及軟件運行時間，并每天生成文檔保存在指定路徑，方便更好的時6.間工藝管控；
7.高精度CCD可讀取一維碼和二維碼信息；
8.軌道寬度電機調整；

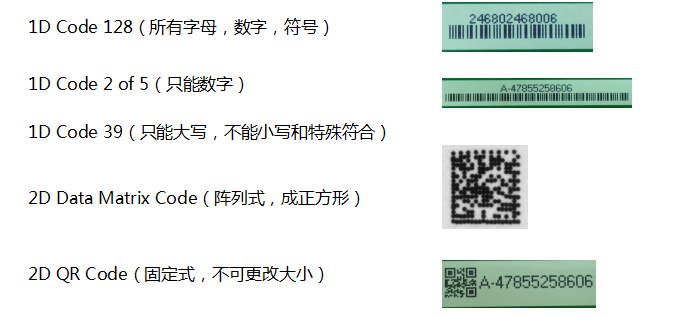

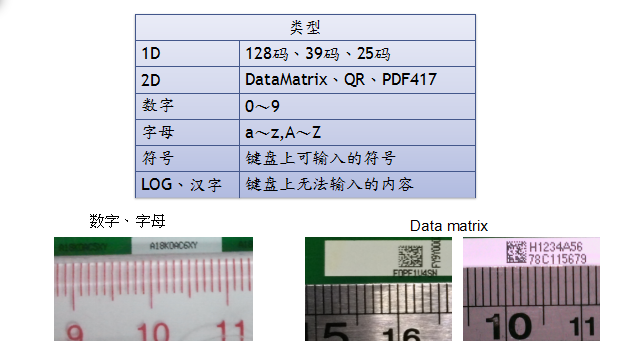

全自動在線式噴碼機可噴印內容

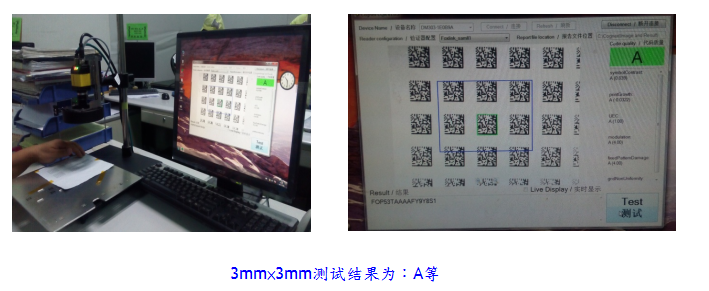

全自動在線式噴碼機機器效率及精度
噴印條件：
噴印6×6矩陣，二維碼尺寸3×3mm，二維碼間距5mm
效率：
36個二維碼含進出板時間22秒，平均0.6 S/pcs
精度：
測量二維碼間距X和Y、及每個二維碼尺寸，要求±0.1mm。
偏移 X Offset CPK＞1.33
偏移 Y Offset CPK＞1.33
尺寸 X Offset CPK＞1.33
尺寸 Y Offset CPK＞1.33
全自動在線式噴碼機技術參數
|
全自動在線式噴碼機設備規格表 |
|
|
項目 |
規格 |
|
機器型號 |
APM-460 |
|
PCB尺寸 |
460×530mm |
|
PCB流向 |
從左到右 |
|
噴碼器 |
英國DOMINO（可根據客戶要求選型噴碼頭） |
|
角度 |
0～360° |
|
條形碼最小尺寸 |
3×3mm |
|
重復精度 |
±0.1mm |
|
電源規格 |
AC 220V 50Hz |
|
氣源規格 |
＞0.6Mp |
|
信號界面 |
標準SMEMA |
|
外形尺寸 |
1150×2100×1460mm（L*W*H不包括顯示器和信號燈） |
|
重量 |
880kg |
